一、設備用途：
1、該機組是對各類鋼管進行承壓檢測及壓力試驗的非標專用設備。
設備采用可升降托輥裝置托住被試鋼管，利用主油缸的推力將鋼管壓緊在止推板和壓緊推板之間，使鋼管兩端管口密封（端封或徑封）。依靠大流量低壓泵完成進水，再利用高壓泵完成高壓試驗。
2、該設備利用主油缸推力與鋼管試驗壓力智能平衡控制系統（油水平衡）,對鋼管進行靜水壓力試驗。采用PLC編程智能控制觸摸屏操作，屏幕實時顯示試驗壓力，并對試驗壓力曲線自動打印，同時自動儲存在電腦硬盤中。
3、該設備結構合理、生產效率較高、產品規格范圍寬，可移動和鎖定的鋼管壓緊試壓壓頭推板，能適應各種長度鋼管的測試試壓。應用于無縫管、直縫焊管和螺旋焊管所需壓力水壓試驗。
二、設備技術參數
1、*大試驗壓力：5～70MPa（根據用戶對鋼管直徑和試壓壓力的需要設計與制造該設備）；
2、主油缸（根據壓力需要，使用1～6支），智能控制液壓主油缸推力與鋼管試驗壓力相平衡（油水平衡），總推力：50～3000噸。
3、鋼管兩端密封形式：端面密封和徑向密封，根據用戶需要設計與制造，優缺點：徑向密封試壓鋼管端部有20～30mm的試壓盲區，端面密封設備制造成本較高。
三、試壓鋼管參數
1、直徑：φ21～φ1420mm；（分段設計與制造該設備）
2、長度：4～12m；

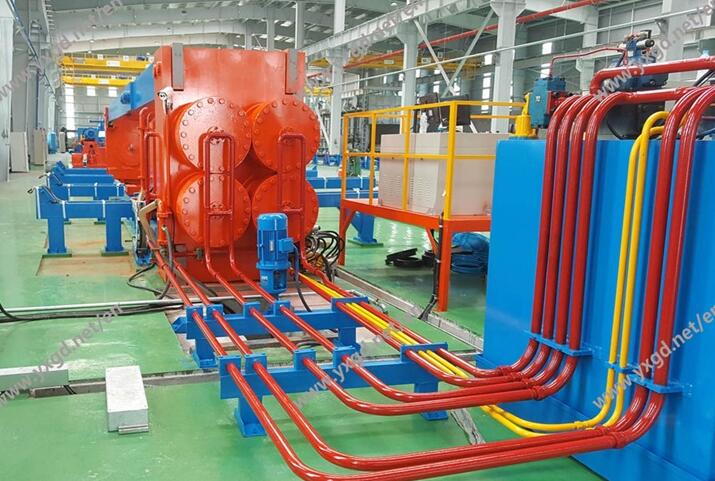

四、設備結構：設備機座、止推板、壓緊推板、平衡壓力大梁、主油缸壓力機頭、鋼管托料裝置、液壓控制系統、電控柜、操作臺（觸摸屏）、水壓控制系統、PLC編程智能控制系統等組成。

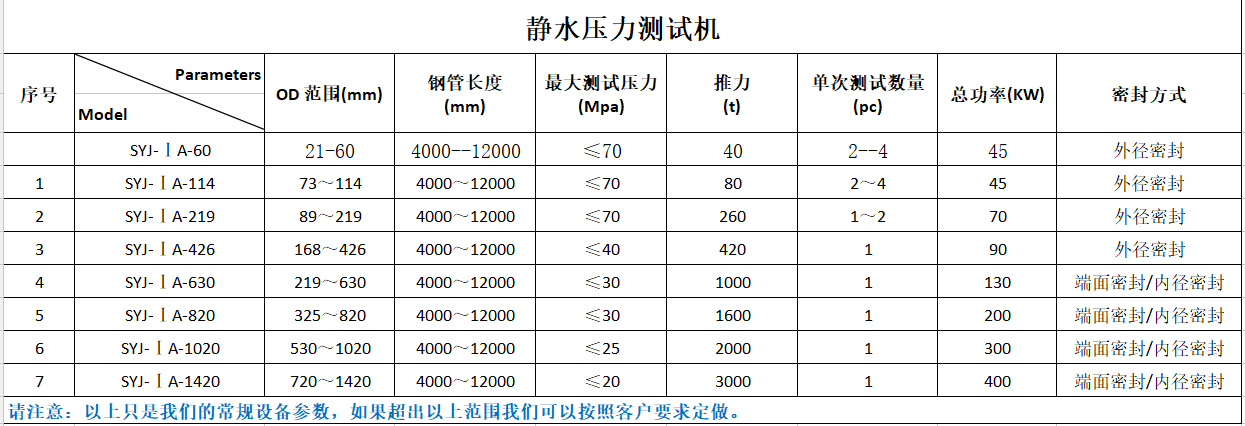

五、設備主要參數表
